| Приборы вакуумного фильтрования ПВФ-35 и ПВФ-47 |
| предназначены для: |
| |
-
вакуумной фильтрации проб воды питьевого назначения при санитарно-микробиологических анализах в соответствии с ГОСТ 18963-73 "Вода питьевая. Методы санитарно-бактериологического анализа", СанПиН 2.1.4.1074-01 "Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества", СанПиН 2.1.4.1116-02 "Питьевая вода. Гигиенические требования к качеству воды, расфасованной в емкости. Контроль качества" и МУК 4.2.1018-01 "Методы санитарно-микробиологического анализа питьевой воды";
-
тонкой фильтрации воды при физико-химических лабораторных и научно-исследовательских работах;
-
микробиологических исследований в пищевой, медицинской, фармацевтической и других промышленностях.
|
| |
| Прибор состоит из фильтровальной ячейки с воронками, коллектора,вакуумного насоса, или вакуумной станции, или эжектора. |
| |
| Эжектор состоит из приемной и смесительной камер, сопла, ниппеля и манометра. Представляет собой конструкцию из нержавеющей стали, и устроен по принципу водоструйного насоса, т.е. разрежение создается за счет мощного потока воды. При этом необходимо удостовериться в наличии сливной раковины и свободного крана холодной воды, а также необходимого давления, создаваемого напором воды (см. таблицу). Таким образом, при работе эжектора идет большой расход воды. |
| |
| Вакуумная станция состоит из эжектора, емкости и насоса на основании, а также вакуумметра и манометра. За счет работы станции происходит потребление электроэнергии и расход воды. Вакуумную станцию совместно с ресивером рекомендуется использовать при фильтрации нефтепродуктов. |
| |
| Вакуумный насос фактически представляет из себя мембранный насос. Годится для большинства случаев и не потребляет в отличие от эжектора и вакуумной станции воду. |
| |
| Примеры обозначений. |
| |
 ПВФ-35/3 Б – прибор вакуумного фильтрования с вакуумной станцией.
ПВФ-35/3 ЭБ – прибор вакуумного фильтрования с эжектором.

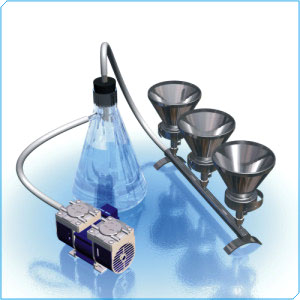

ПВФ-35/3 НБ – прибор вакуумного фильтрования с вакуумным насосом и ресивером (см. фото).
Диаметр мембраны – 35 мм, 3 – кол-во воронок. |
| |
характеристика |
вакуумная станция |
эжектор |
вакуумный насос |
расход, л/мин |
3,5...5,0* |
15...20* |
4...6** |
раб. вакуум, кгс/см2 |
0,35...0,95 |
0,5...0,95 |
0,6...0,8 |
давление водопр. воды, кгс/см2 |
- |
2,2 |
- |
потребляемая мощность, кВт |
0,6 |
- |
0,03 |
питание, В/Гц |
220/50 |
- |
220/50 |
габариты, мм |
400х280х140 |
150х50х50 |
179х85х70 |
масса, кг |
10 |
0,13 |
1,9 |
|
| |
| Примечания: |
| |
| * расход по воде; **расход по воздуху. |
| |
Для удобства эксплуатации на внутренней поверхности воронок нанесены метки, соответствующие объемам заливаемых проб 100, 200, 300 мл.
При необходимости прибор может дополнительно комплектоваться стеклянным ресивером (колба Бунзена объемом 2 л, пробка, соединительные шланги) для сбора отфильтрованных на фильтровальной ячейке проб жидкостей, если они являются объектом исследования, или для предотвращения попадания в контур вакуумной станции недопустимых жидкостей (масло, топливо и т.п.).
Ресивер входит в стандартную комплектацию приборов ПВФ-35 НБ и ПВФ-47 НБ. |
| |
Название |
кол-во воронок в коллекторе, шт. |
диаметр мембраны, мм |
раб. V воронки, см3 |
тип исполнения |
Прибор вакуумного фильтрования ПВФ-35/1 Б |
1 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/1 НБ |
1 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-35/1 ЭБ |
1 |
35 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-35/2 Б |
2 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/2 НБ |
2 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-35/2 ЭБ |
2 |
35 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-35/3 Б |
3 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/3 НБ |
3 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-35/3 ЭБ |
3 |
35 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-35/4 Б |
4 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/4 НБ |
4 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-35/4 ЭБ |
4 |
35 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-35/5 Б |
5 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/5 НБ |
5 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-35/6 Б |
6 |
35 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-35/6 НБ |
6 |
35 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/1 Б |
1 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/1 НБ |
1 |
47 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/1 ЭБ |
1 |
47 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-47/2 Б |
2 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/2 НБ |
2 |
47 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/2 ЭБ |
2 |
47 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-47/3 Б |
3 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/3 НБ |
3 |
47 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/3 ЭБ |
3 |
47 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-47/4Б |
4 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/4 НБ |
4 |
47 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/4 ЭБ |
4 |
47 |
400 |
эжектор |
Прибор вакуумного фильтрования ПВФ-47/5 Б |
5 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/5 НБ |
5 |
47 |
400 |
вакуумный насос, ресивер |
Прибор вакуумного фильтрования ПВФ-47/6 Б |
6 |
47 |
400 |
вакуумная станция |
Прибор вакуумного фильтрования ПВФ-47/6 НБ |
6 |
47 |
400 |
вакуумный насос, ресивер |
|
| |
