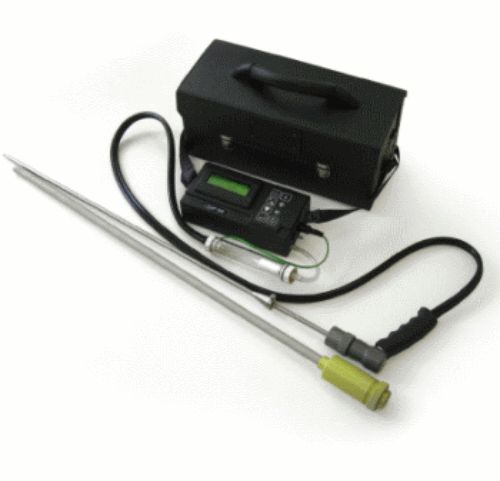

Газоанализатор ДАГ-500 (O2, CO, NO, NO2)
- переносной прибор, позволяющий использовать от 2 до 5 электрохимических датчиков и определять следующие компоненты: О2, СО, NO, NO2, SO2.
Большой выбор диапазонов измерения при заказе газоанализатора ДАГ-500 позволяет эксплуатировать его на самых разных объектах промышленности, как с низкими, так и высокими выбросами загрязняющих веществ. Дополнительно к газоанализатору можно подключить внешний термопринтер ТП-500 для регистрации результатов измерения на месте и внешний датчик дифференциального давления ДАГ-530.
При работе с пневмометрическими трубками программное обеспечение газоанализатора ДАГ-500 позволяет в соответствии с ГОСТ 17.2.4.06-90 определять скорость и расход газопылевых потоков, отходящих от стационарных источников загрязнения.
| Основные особенности: |
| |
 ЖК-дисплей (4 строки по 20 символов) с подсветкой;- калибровка 200 секунд на свежий воздух;
- время прогрева и установления показаний не более 3 мин.;
- принудительный забор пробы встроенным насосом в диапазоне давления -4...1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин;
- возможность использования зондов для забора газа с длиной 300 мм, 782 мм (стандартно), 1500 мм с термопарой типа К(ХА);
- автоматический контроль за параметрами прибора, датчиков, разрядом батарей;
- комбинированное питание от сети или встроенного аккумулятора (6 В, 1.2 Aч, не менее 5 ч работы без подсветки);
- внутренняя энергонезависимая память на 200 измерений;
- интерфейс RS-232;
- часы реального времени с календарем.
|
| |
| Условия эксплуатации и хранения: |
| |
- температура эксплуатации 5...40 оС;
- температура хранения -20...+50 оС;
- окружающая среда невзрывоопасная (группа В3 по ГОСТ 12997-84).
|
| |
Объект
измерения |
Диапазон
измерения |
Предел допустимой основной погрешности |
| абсолютной |
относительной |
| О2, кислород |
0...20.9 об.% |
±0,2 об.% |
- |
| СО2, углекислый газ |
0...21 об.% (расчет) |
- |
- |
СО, угарный газ
1 ppm = 1,25 мг/м3 |
0...500 ppm |
±5 ppm (<100 ppm) |
±5% (>100 ppm) |
| 0...2 000 ppm |
±20 ppm (<400 ppm) |
±5% (>400 ppm) |
| 0...6 000 ppm |
±60 ppm (<1200 ppm) |
±5% (>1200 ppm) |
| 0...30 000 ppm |
±300 ppm (<6000 ppm) |
±5% (>6000 ppm) |
SО2 сернистый газ
1 ppm = 2,93 мг/м3 |
0...500 ppm |
±10 ppm (<100 ppm) |
±10% (>100 ppm) |
| 0...1 000 ppm |
±20 ppm (<200 ppm) |
±10% (>200 ppm) |
| 0...4 000 ppm |
±80 ppm (<800 ppm) |
±10% (>800 ppm) |
NO окись азота
1 ppm = 1,34 мг/м3 |
0...250 ppm |
±5 ppm (<50 ppm) |
±10% (>50 ppm) |
| 0...500 ppm |
±10 ppm (<100 ppm) |
±10% (>100 ppm) |
| 0...2 000 ppm |
±40 ppm (<400 ppm) |
±10% (>400 ppm) |
NO2 двуокись азота
1 ppm = 2,05 мг/м3 |
0...50 ppm |
±7,5 ppm (<50 ppm) |
- |
| 0...100 ppm |
±15 ppm (<100 ppm) |
- |
| Ta, температура воздуха |
0...50 °C |
±1 °C |
- |
| Tg, температура газа |
-20...800 °С |
±3 °С (<300 °С) |
±1% (>300 °С) |
| P, давление/разряжение |
±5 кПа |
±0,02 кПа (±0,4 кПа); |
±5% (>0,4 кПа) |
| Alf, избыток воздуха |
1,0...9,9 (расчет) |
- |
- |
| QA, потери тепла |
0...99,9% (расчет) |
- |
- |
| содержание сажи |
DIN 51402 (сравнительная шкала) |
- |
- |
|
| |
| Стандартный комплект поставки: |
| |
- газоанализатор ДАГ-500 с сенсорами O2 и CO;
- зонд типа А (ручка зонда типа А, газовый шланг и термокомпенсационный кабель длиной 2 м, конденсатосборник с фильтром грубой очистки, разъем с термодатчиком);
- пробоотборная трубка зонда со встроенной термопарой типа "К" и футляром для транспортировки (длина стандартно 782 мм, по заказу 332, 1500, 2500 мм);
- комплект фильтров грубой очистки;
- сетевой адаптер;
- футляр;
- эксплуатационная документация и свидетельство о поверке.
|
| |
| Аксессуары (опции): |
|
Дифференциальный датчик давления ДАГ-530
Методика выполнения измерений для ДАГ-500, ДАГ-510
Программа обмена с ПК
Термопринтер ТП-500 |
| |
