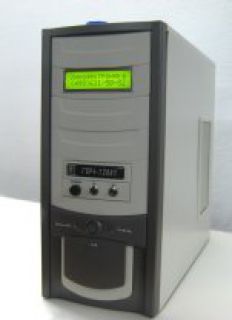

Генератор водорода ГВЧ-12
Генератор водорода ГВЧ-12 предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Получаемый водород обычно используют в пламенно-ионизационных детекторах и в качестве газа-носителя.
Вода поступает в электролизер (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.
| Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твердом электролите – ионообменной полимерной мембране. | ||||||||||||||
|
||||||||||||||
| Затем водород проходит через фильтры тонкой очистки, где происходит его окончательная осушка. На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя. Для предотвращения аварийной ситуации при возникновении "пробок" во внутренних коммуникациях прибора к сепаратору подключен датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз, и появляются сигналы об аварийной ситуации. |
||||||||||||||
|
||||||||||||||
